Quel disjoncteur pour quel circuit ? Calibres et normes
Vous vous êtes déjà retrouvé dans le noir, les fusibles ont sauté, et vous ne savez plus quel fil correspond à quoi ? Vous avez ouvert votre tableau électrique en vous disant que tout ça n’avait aucun sens ? Cette impression n’est pas fausse. Trop d’installations domestiques sont encore hors normes, bricolées au fil des décennies, avec des disjoncteurs mal calibrés et des câbles sous-dimensionnés. Le résultat ? Des risques d’incendie, des surcharges permanentes, et une sécurité mise en danger chaque fois que vous branchez un appareil.
Choisir le bon disjoncteur pour chaque circuit n’a rien d’anodin. C’est une décision qui repose sur une logique précise, codifiée par la norme NF C 15-100, et qui peut tout changer dans la fiabilité de votre installation. Nous allons vous expliquer comment cette correspondance entre section de câble, puissance et calibre de disjoncteur fonctionne réellement. Sans jargon inutile, sans fausse simplification.
Les correspondances obligatoires entre section de câble et calibre de disjoncteur
Tout part d’un triptyque fondamental que vous devez absolument comprendre : la puissance demandée par vos appareils détermine la section de câble nécessaire, qui elle-même impose le calibre du disjoncteur. Ce n’est pas une recommandation, c’est une obligation réglementaire inscrite dans la norme NF C 15-100. Pourquoi tant de rigueur ? Parce qu’un câble de 1,5mm² parcouru par un courant de 25 ampères va chauffer, se dégrader, et finir par provoquer un incendie. Le disjoncteur doit couper avant que le câble ne brûle, pas après.
Voici le tableau de correspondance exact que vous devez respecter dans toute installation domestique. Ces valeurs ne se discutent pas, elles sont calibrées pour protéger à la fois les conducteurs et les personnes.
| Section du câble (cuivre) | Calibre maximum du disjoncteur | Puissance approximative (230V) |
|---|---|---|
| 1,5 mm² | 16A | 3 500 W |
| 2,5 mm² | 20A | 4 500 W |
| 4 mm² | 25A | 5 750 W |
| 6 mm² | 32A | 7 250 W |
| 10 mm² | 40A | 9 200 W |
Prenons un exemple concret. Vous voulez alimenter un chauffage électrique de 4 500 W. Un câble de 1,5mm² va supporter un maximum de 3 500 W sous protection 16A. Vous devez donc passer à une section de 2,5mm² avec un disjoncteur 20A. Si vous montez un disjoncteur 20A sur un câble 1,5mm², le disjoncteur ne sautera pas assez vite en cas de surcharge et le câble risque de fondre avant la coupure. C’est ce type d’erreur qui met le feu aux maisons.
Circuit par circuit : le guide complet des calibres selon la NF C 15-100
Tous les circuits d’une habitation ne se valent pas. Certains alimentent de simples ampoules LED qui consomment quelques watts, d’autres des plaques de cuisson qui montent à 7 000 W en quelques secondes. La norme NF C 15-100 impose des règles précises pour chaque type de circuit. Voici ce que vous devez réellement installer chez vous, sans approximation.
- Éclairage : câble 1,5mm², disjoncteur 16A maximum (souvent 10A en pratique), jusqu’à 8 points lumineux par circuit. On parle bien de points lumineux, pas de lampes. Un plafonnier avec trois spots compte pour trois points.
- Prises de courant classiques : deux options possibles. Soit 8 prises maximum sur un câble 1,5mm² avec disjoncteur 16A, soit 12 prises maximum sur un câble 2,5mm² avec disjoncteur 20A. Vous pouvez mixer les deux dans votre installation selon les pièces.
- Prises spécialisées cuisine : 6 prises maximum sur le plan de travail, câblées en 2,5mm² avec disjoncteur 20A. C’est une obligation, car bouilloire, grille-pain et cafetière peuvent fonctionner ensemble.
- Circuits spécialisés : lave-linge, lave-vaisselle, four, sèche-linge doivent chacun avoir leur propre circuit en 2,5mm² protégé par un disjoncteur 20A. Pas de raccordement sur les prises classiques.
- Plaques de cuisson : en monophasé, boîte de connexion ou prise 32A avec câble 6mm² et disjoncteur 32A. En triphasé, prise 20A avec câble 2,5mm² et disjoncteur 20A.
- Chauffage électrique : les calibres augmentent selon la puissance totale du circuit. Jusqu’à 3 500 W, vous restez en 1,5mm²/16A. Entre 3 500 et 4 500 W, passez en 2,5mm²/20A. Au-delà de 5 750 W, il faut du 6mm²/32A. Nous observons souvent des erreurs ici, avec plusieurs radiateurs branchés sur un même circuit sous-dimensionné.
- Volets roulants, VMC : câble 1,5mm², disjoncteur 16A pour les volets, 2A pour la VMC. Ces circuits sont souvent négligés mais doivent être séparés.
- Chauffe-eau non instantané : câble 2,5mm², disjoncteur 20A. Circuit dédié obligatoire.
- Recharge de véhicules électriques (IRVE) : pour une prise renforcée 16A, câble 2,5mm² et disjoncteur 20A. Pour une borne 32A monophasé ou triphasé, câble 10mm² et disjoncteur 40A. Chaque circuit IRVE doit avoir sa propre protection différentielle adaptée.
Lors du choix de votre matériel, privilégiez des équipements certifiés conformes comme les disjoncteurs Legrand, qui garantissent respect des normes et fiabilité sur la durée. Un mauvais disjoncteur, c’est une protection défaillante.
Nous constatons régulièrement que la cuisine et le chauffage sont les circuits les plus sous-dimensionnés dans les logements anciens. Les propriétaires ajoutent des appareils au fil des années sans revoir le calibrage initial. Résultat : des disjoncteurs qui sautent en permanence ou, pire, qui ne sautent pas alors qu’ils le devraient.
Courbes B, C et D : comprendre le déclenchement magnétothermique

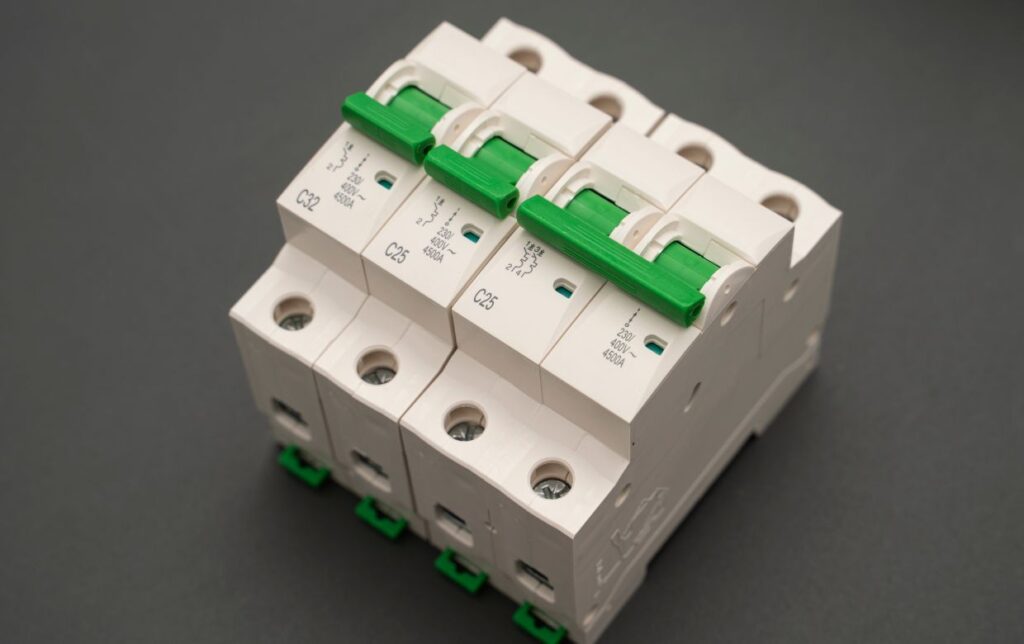

Vous avez déjà vu sur un disjoncteur une lettre suivie d’un chiffre, genre C20 ou D16 ? Cette lettre désigne la courbe de déclenchement, un paramètre que peu de particuliers comprennent mais qui change tout. Un disjoncteur magnétothermique protège contre deux types de dangers : les surcharges progressives (déclenchement thermique) et les courts-circuits brutaux (déclenchement magnétique). La courbe définit à quel seuil de courant le déclenchement magnétique intervient.
La courbe C est la plus répandue dans les installations domestiques. Elle déclenche magnétiquement entre 5 et 10 fois l’intensité nominale. Un disjoncteur C16 coupera donc instantanément entre 80 et 160 ampères en cas de court-circuit. Cette courbe convient pour la plupart des usages : éclairage, prises, chauffage, électroménager classique. Elle tolère les petits appels de courant au démarrage sans déclencher intempestivement.
La courbe D, elle, déclenche entre 10 et 14 fois l’intensité nominale. Elle est réservée aux circuits alimentant des moteurs ou des appareils avec un fort courant d’appel au démarrage : VMC, pompe à chaleur, compresseur, portail motorisé. Pourquoi cette différence ? Parce qu’un moteur peut consommer jusqu’à 10 fois son courant nominal pendant quelques millisecondes au démarrage. Avec une courbe C, le disjoncteur sauterait à chaque mise en marche. La courbe D laisse passer cette pointe sans couper. Si vos disjoncteurs sautent systématiquement au démarrage d’un appareil, c’est probablement que vous avez monté une courbe C là où il fallait une courbe D.
Les erreurs de dimensionnement qui coûtent cher
Nous observons les mêmes erreurs à répétition sur les installations électriques domestiques. La première, et sans doute la plus dangereuse, c’est le disjoncteur surdimensionné. Vous montez un disjoncteur 32A sur un câble 2,5mm² qui ne peut supporter que 20A. En cas de surcharge à 25A, le disjoncteur ne coupe pas, le câble chauffe, l’isolant fond, et vous avez un départ de feu dans la gaine. Le disjoncteur n’est pas là pour protéger vos appareils, il est là pour protéger les câbles.
L’inverse existe aussi : un câble sous-dimensionné pour le disjoncteur choisi. Même résultat, le câble devient le point faible. Vous croyez être protégé parce qu’il y a un disjoncteur, mais la protection est inefficace. Autre erreur fréquente, la multiplication des prises sur un même circuit au-delà des limites réglementaires. Vous avez câblé 8 prises en 1,5mm²/16A, puis vous en rajoutez 4 avec des dominos. Vous dépassez la capacité du circuit, vous augmentez les risques.
Beaucoup d’installations anciennes n’ont aucun circuit spécialisé. Tout est branché sur des prises 16A classiques : le lave-linge, le four, le sèche-linge. Résultat, les disjoncteurs sautent dès que deux appareils fonctionnent ensemble. Pire, certains propriétaires remplacent alors le disjoncteur 16A par un 20A sans toucher au câble 1,5mm². Vous voyez le problème.
Nous voyons aussi régulièrement des connexions mal serrées, des fils dénudés trop courts dans les borniers, des vis desserrées. Une connexion qui chauffe, c’est une résistance qui augmente, donc une perte d’énergie et un risque d’arc électrique. Ces détails comptent autant que le choix du calibre.
Évolution de la norme en 2025-2026 : ce qui change vraiment
La norme NF C 15-100 a été restructurée en août 2024 avec une mise en vigueur en août 2025. Ces évolutions ne sortent pas de nulle part. Elles répondent à des constats de terrain et à l’arrivée de nouveaux équipements dans nos logements. Premier changement notable, les parafoudres sont désormais recommandés dès 10 mètres de distance entre le tableau et le point de livraison, contre 30 mètres avant. Cette mesure reflète l’augmentation des surtensions liées aux orages et la sensibilité accrue des équipements électroniques modernes. Un parafoudre, ce n’est plus un luxe dans certaines régions.
Les DPDA (Dispositifs de Protection contre les Défauts d’Arc) sont maintenant recommandés pour les circuits sensibles et ceux alimentés en permanence jusqu’à 63A. Ces dispositifs détectent les arcs électriques parasites, souvent responsables de départs de feu invisibles sur un diagnostic classique. C’est une avancée technologique qui comble un vide. Les disjoncteurs classiques ne voient pas ces défauts.
Autre obligation : les différentiels Type F pour les circuits avec variateurs de vitesse. Les différentiels classiques Type A ou AC peuvent ne pas détecter certains courants de fuite générés par les variateurs modernes. Le Type F corrige ce problème. Si vous installez une VMC double flux avec variateur, vous devez passer en Type F. Pour les circuits IRVE (recharge de véhicules électriques), chaque circuit doit désormais avoir son propre dispositif différentiel dédié et adapté. La montée en puissance des bornes domestiques impose cette séparation stricte.
La norme introduit un cadre pour l’efficacité énergétique, visant à réduire les pertes et optimiser la consommation. Elle impose aussi un débit minimum de 1 Gbit/s pour les réseaux numériques résidentiels dans le neuf. Ces évolutions montrent que la norme suit les usages. Reste à savoir si les professionnels et les particuliers suivront le rythme. Nous constatons encore beaucoup d’installations neuves qui respectent la lettre de la loi mais pas l’esprit.
Calculer la charge électrique totale de son installation
Avant de dimensionner votre tableau électrique, vous devez estimer la charge totale que votre installation va supporter. Ce n’est pas réservé aux électriciens, c’est à votre portée avec une méthode simple. Commencez par additionner les ampérages de tous vos circuits. Listez chaque disjoncteur divisionnaire avec son calibre : 3 circuits éclairage à 16A, 4 circuits prises à 20A, 1 circuit plaques à 32A, 2 circuits chauffage à 20A, etc. Vous obtenez une charge connectée totale.
Maintenant, appliquez un facteur de diversité d’environ 0,75. Pourquoi ? Parce que tous vos circuits ne fonctionnent jamais à pleine charge en même temps. Vous n’allumez pas toutes les lumières, vous ne faites pas tourner tous les radiateurs au maximum, vous ne branchez pas tous les appareils simultanément. Ce coefficient reflète l’usage réel. Une installation domestique standard avec 200A de charge connectée aura une charge de demande réelle autour de 150A.
Ajoutez ensuite une marge de sécurité de 125% pour les charges continues, c’est-à-dire les équipements qui fonctionnent plus de 3 heures d’affilée comme le chauffage ou le chauffe-eau. Si votre chauffage consomme 40A, comptez 50A dans votre calcul. Cette marge évite que votre disjoncteur principal travaille constamment à la limite.
Exemple concret pour une maison de 120m². Vous avez 10 circuits à 16A (éclairage et prises), 5 circuits à 20A (cuisine, électroménager), 1 circuit plaques à 32A, 3 circuits chauffage à 20A, 1 chauffe-eau à 20A. Charge connectée : (10×16) + (5×20) + 32 + (3×20) + 20 = 312A. Avec facteur de diversité 0,75 : 234A. Avec marge 125% sur chauffage et chauffe-eau (80A × 1,25 = 100A au lieu de 80A) : 234 + 20 = 254A. Vous devez donc installer un disjoncteur de branchement principal d’au moins 250A, donc un modèle 300A en pratique. Si vous avez un abonnement 9kVA (45A), vous êtes largement sous-dimensionné.
Votre installation électrique n’est pas une variable d’ajustement sur laquelle vous pouvez bricoler sans conséquence. Elle structure votre quotidien, conditionne votre sécurité, et détermine ce que vous pouvez brancher ou non chez vous. Combien de propriétaires découvrent qu’ils ne peuvent pas installer une borne de recharge parce que leur tableau est saturé ? La question n’est pas de savoir si vous allez mettre à niveau votre installation, mais quand vous allez le faire avant qu’elle ne vous le rappelle brutalement.
